在現代電子產品的制造過程中，PCBA是核心環節之一。而PCBA插件DIP加工，作為一種傳統的元器件裝配方式，仍然在許多電子產品的生產中占有重要地位。DIP工藝常用于較大、功率較高的元件的組裝，尤其是在有特殊要求的工業控制、家電和汽車電子等領域。
什么是PCBA插件DIP加工？
PCBA插件DIP加工是指將雙列直插封裝（DIP）元器件通過人工或機器插件方式插入到PCB電路板上的過程。DIP元器件通常具有兩個引腳排成兩列，廣泛應用于較大電流、功率較高的組件，如集成電路（IC）、繼電器、電阻和電容等。
PCBA插件DIP加工步驟
1. 元器件準備
在開始DIP加工前，首先需要確保所有DIP元器件已經準備好并經過質量檢驗。特別是引腳的質量、排列是否整齊，避免在插入過程中發生斷腳、短路等問題。
2. PCB電路板準備
確保PCB電路板已經完成了SMT（表面貼裝技術）工藝或者已經完成了預處理，如去污、干燥等。此時，電路板應具有良好的接插件接觸面，并且確保孔徑與DIP元件引腳匹配。
3. 插件過程
將DIP元件按照設計要求，正確地插入PCB電路板上的插槽孔中。此過程可以通過自動插件機、半自動插件機或手工插裝完成，具體取決于生產規模和工藝要求。
4. 波峰焊接
插件完畢后，PCB需要通過波峰焊接機進行焊接。波峰焊的作用是通過將電路板的引腳和電路板上的焊盤連接起來，確保元件和電路的電氣連接良好。
5. 冷卻與清洗
焊接完成后，電路板需要冷卻，并去除焊接過程中的焊渣和清潔劑，確保電路板表面無殘留物。
6. 功能測試與檢驗
最后，完成焊接的PCB需要進行功能性測試，確保每個元器件都正常工作。常見的測試方法包括視覺檢查、自動光學檢測（AOI）、X光檢測等。

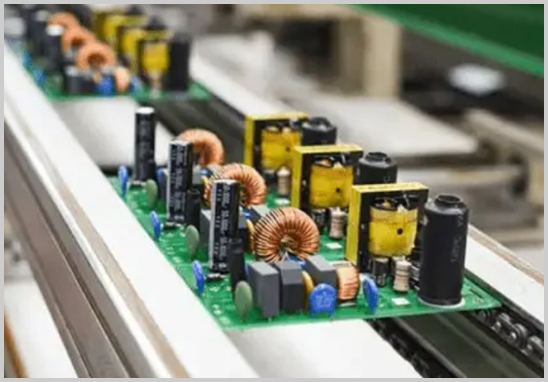

PCBA插件DIP加工的注意事項
1. 引腳對齊
DIP元器件的引腳需要準確對齊插槽孔，不僅要保證插入深度合適，還要避免引腳彎曲。為了確保高效生產，可以使用自動插件設備進行高精度對位。
2. 選擇合適的焊接工藝
波峰焊接時，溫度控制至關重要，過高的焊接溫度可能會損壞元器件，而過低的溫度則可能導致焊接不良。需要根據元器件和電路板的材質來調整焊接溫度和時間。
3. 元器件質量
DIP元器件的質量直接影響最終產品的性能，因此在采購元器件時，必須選擇符合標準的優質供應商，并確保每批元器件的質量穩定。
4. PCB清潔度
在進行焊接前，電路板的表面需要保持清潔，避免油污、灰塵等雜質影響焊接質量。因此，電路板的清潔和干燥是確保焊接效果的關鍵。
5. 元器件插入方向
一些DIP元器件具有正反插方向之分，錯誤的插入方向可能導致電路故障。因此，在進行插件操作時，必須仔細檢查元器件的方向與極性，避免發生方向性錯誤。
常見問題與解決方法
1. 引腳彎曲或損壞
在插件過程中，DIP元器件的引腳容易彎曲或斷裂，特別是在手工插裝時。解決方法是使用自動插件機來確保引腳的精確插入，并在插裝前檢查元器件的引腳是否完好。
2. 焊接不良
焊接不良是常見的問題，可能由焊料不足、焊接溫度不當或元器件位置偏移引起。解決方案是調整焊接設備的參數、提高焊接質量檢查的頻次，并使用先進的自動化焊接設備來提高生產穩定性。
3. 電路板短路或斷路
短路或斷路通常是由焊接不當或插件孔不合適引起的。要避免這種情況，必須確保電路板的設計符合規范，并通過適當?shù)碾姎鉁y(cè)試提前發現問題。
4. 過度清潔或不清潔
過度清潔可能會導致PCB的腐蝕，而不清潔則可能會影響電路的連接性。建議在波峰焊后進行適度清潔，并確保清潔劑的選擇與PCB材質兼容。
一站式PCBA代工代料服務
對于很多電子企業來說，PCBA插件DIP加工是一個復雜且要求嚴格的過程，任何環節的疏忽都可能影響產品的質量與性能。因此，選擇一個具備先進設備和豐富經驗的代工廠至關重要。
作為一家具有多年經驗的專業PCBA代工廠，我們擁有多條SMT生產線和DIP生產線，并提供一站式PCBA代工代料服務。我們的服務涵蓋從元器件采購、PCB設計、SMT貼裝、DIP插件、波峰焊接、功能測試到最終交付的所有環節，確保每一個項目都能高效順利地完成。我們的專業團隊不僅在品質控制方面嚴格把關，還能根據客戶的具體需求提供個性化的服務，最大化降低生產風險，提高產品的市場競爭力。
無論是小批量打樣還是大規模批量生產，我們都能提供靈活、高效且經濟的解決方案。選擇我們，您不僅能享受到先進的技術和設備支持，還能體驗到全程無憂的生產過程，確保您的項目按時交付并達到最高標準。歡迎與我們合作，共同推進您的電子產品創新與發展！
